直流电阻测试仪,型号齐全,可根据客户需求定制,产品多元化,可满足您的多种需求,【天正华意电气设备(贵阳市分公司)tianzh3611-50】知道,每一次选择直流电阻测试仪都是对我们信任的投票,所以我们始终坚持用心做好每一个细节,让您的信任转化为满意和价值。联系人:杨经理,地址:平度市平安路2号。

直流电阻测试仪三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型和△型绕组的三相自动测量。两种绕组，测试过程相同，现以Y型绕组举例说明，如图十三图十三在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十四）。图十四?重测：仪器将删除数据，重新进行测量。?打印：将测试结果进行打印。?存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。5.3.2温升试验在“主菜单”屏下选中“温升试验”项后，按“确认”键进入“设置自动打印时间”屏（见图十五）图十五此屏设置在温升试验过程中，自动打印测试数据的时间间隔。按“上下”键修改参数，按“确认”键进入参数设置屏（图四），“取消”键返回上一屏。具体测试操作过程请参考“5.3.1直阻试验”部分。5.3.3高压消磁在“主菜单”屏下选中“高压消磁”项后，按“确认”键进入“高压消磁”屏（见图十六）。图十六“消磁相别”、“消磁时间”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。消磁相别：设置消磁相，可选高压AB、高压BC。消磁时间：设置消磁过程中，每个消磁工况充电时间，一般设置为30S～180S，根据变压器容量视情况增加或减少。参数设置完成后，选中“启动消磁”项后按“确认”键开始消磁（见图十七、图十八）。图十七图十八

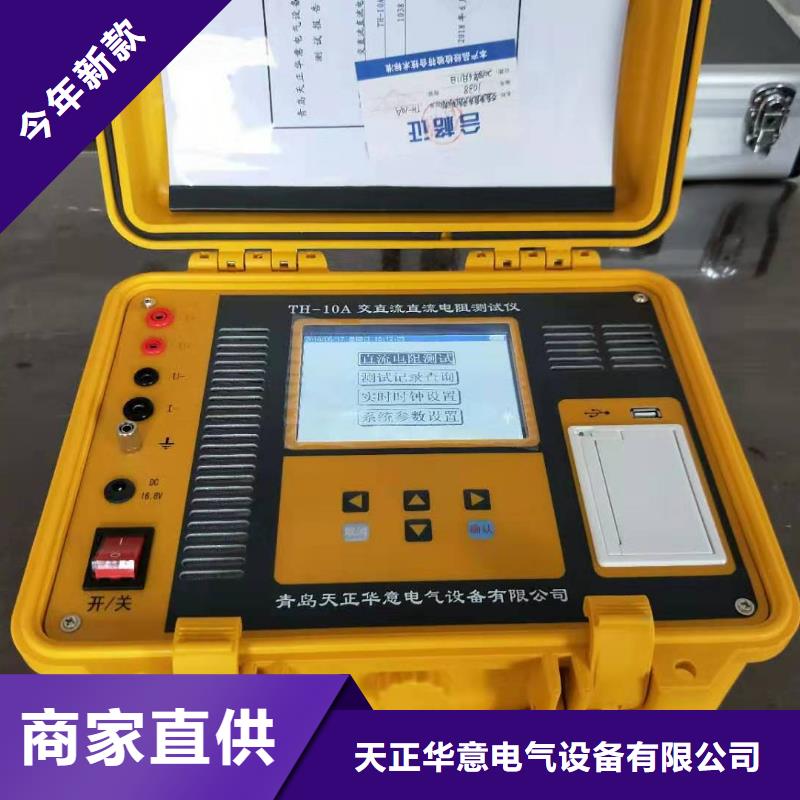

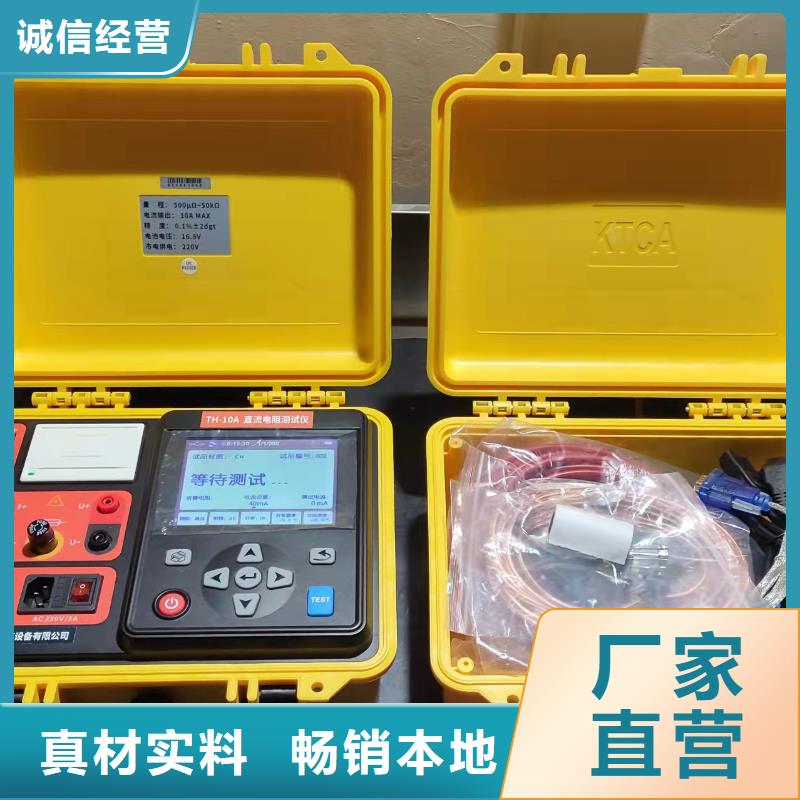

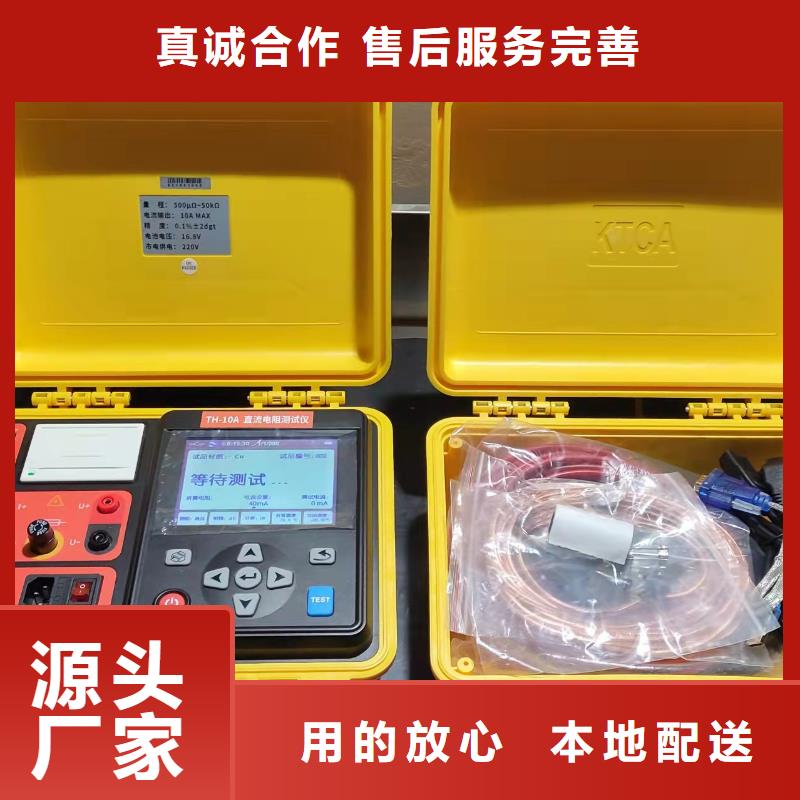

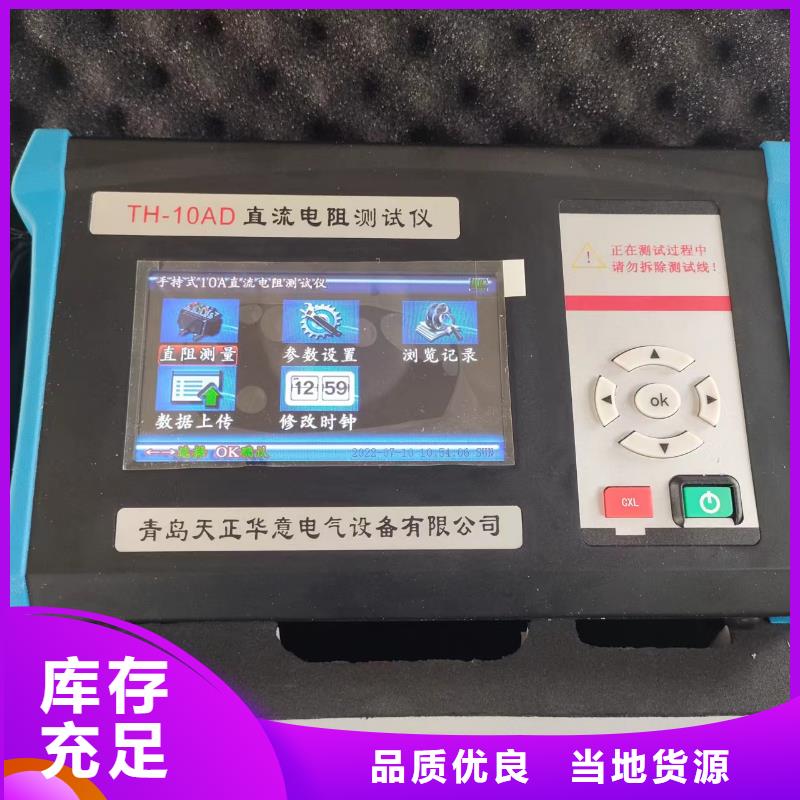

直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。

直流电阻测试仪即时数据的“测试电阻”显示所测阻值，“折算电阻”显示试品在预设折算温度下的阻值（具体设置方法请参见本说明书：设置折算系数）。此页面可进行以下操作：①．打印测试数据：触摸 “打印”图标，或按【F8】打印当前数据。②．存储测试数据至本机：触摸“存仪器”图标，或按【F1】，将测试数据存至仪器，可随时调阅。③．存储测试数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“存优盘”图标，或按【F9】，把测试数据存至U盘，可在计算机上查阅。④．上调分接：触摸“上调”图标，或按【F2】键，分接数增加1。⑤．下调分接：触摸“下调”图标，或按【F3】键，分接数减小1。⑥．重测：触摸“重测”图标，或按【F7】键，立即刷新测试数据。⑦．停止测试：触摸“中止”图标，或按【F6】键，或按【复位】键停止测试。停止测试后，仪器会先将试品放电，如下图：请耐心等待放电结束（放电声响结束后，稍等几秒钟），仪器返回主页面，再进行后续操作。3、设置折算系数触屏：在主界面直接触摸“测试设置”图标进入设置界面。按键：按【←】或【→】键选中“测试设置”图标，按【确定】键进入。在此页面可以修改当前绕组温度、换算温度、线圈材质、连接方式，触屏和按键的操作方法与其他界面操作方法相同，不再赘述。绕组温度：当前测试时的绕组温度（根据实际情况设置）。换算温度：将测试所得的阻值折算成此温度下的阻值（根据需要设置）。材料选择：当前所测试品的材质（根据实际情况设置）。修改完后确定，触摸“返回”按钮或按F6返回主页面，如果本次测试没有对测试参数进行设置，将会默认与上一次测试参数相同。4、数据查询触屏：在主页面直接触摸“数据查询”图标进入查询界面。按键：按【←】或【→】键选中“数据查询”图标，按【确定】键进入。此页面可进行以下操作：①．打印数据：触摸的“打印”图标，或按【F8】，打印当前数据。②．导出全部数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“全导”图标，或按【F9】，将全部已存储数据一次转存至U盘。③．导出单条数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“单导”图标或按【F1】键，把当前查询数据转存至U盘。④．查询上一条数据：按【F2】键或触摸“上翻”图标，屏幕刷新显示上一条数据。⑤．查询下一条数据：触摸“下翻”图标，或按【F3】键，显示下一条数据。⑥．删除数据：触摸“删除”图标，或按【F7】，删除当前数据。⑦．返回主页面：触摸“返回”图标，或按【F6】，可返回主页面。
